凸輪分割器選型手冊范例及計算公式

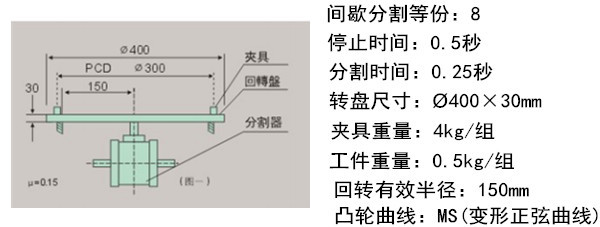

選用適當大小及規格之間間歇分割器及所需動力之馬達，請依據下列之計算，參考圖-所示的設計資料：

解答如下：

 1-1 間歇分割定位等份：S=8

 1-2 轉位角度θ=360°×0.25/（0.25+0.5）=360°×1/3=120°

 1-3 入力軸之回轉數：N=60/t1×θ/360=60/0.25×120/360=80rpm

 1-4 凸輪曲線是變形正弦曲線，因此Vm=1.76，Am=5.53，Qm=0.987

 1-5 負載安全系數fe=1.8

 1-6 摩擦系數μ=0.2

       (1)慣性扭力：Ti

         （a）轉盤重量：W1，夾具重量：W2,工件重量：W3，則： W1=л×202×3×7.85×1/1000=29.59Kg

                                                                                                       W2=4×8=32Kg W3=0.5×8=4Kg

         （b）回轉盤慣性矩：I1，夾具慣性矩：I2，工件慣性矩：I3，各為：

                            I1=W1R12/2G=29.59×0.22/2×9.8=0.060kgf.m.s2

                            I2=W2R22/G=32×0.152/9.8=0.0735kgf.m.s2

                            I3=W3R32/G=4×0.152/9.8=0.00992kgf.m.s2

         （c）總慣性矩：I

                    I=I1+I2+I3=0.060+0.0735+0.0092=0.1427kgf.m.s2

                  因?yàn)槭菃蔚莱蹋琺=I

                  Ti=226.2Am×I.N2/S(θ/m)2=226.2×5.53×0.1427×802/8×1202=9.916kgf.m

    (2)摩擦扭矩：Tf

         Tf=μ.W.R=0.2×(29.59+32+4)×0.15=1.968kgf.m

    (3)工作扭矩：Tw

        在間歇分割時沒有作功，因此Tw=0

    (4)以上總負載扭矩：Tt Tt=Ti+Tf+Tw=9.916+1.9968+0=11.884kgf.m

        實際負載扭矩： Te=Tt.fe=11.884×1.8=21.391kgf.m

       入力軸扭矩：Tc，注：入力軸起動負載扭矩視為0，因此Tca=0

      Tc=360/θ.S×Qm×Te=360/(120×8)×0.987×21.391=7.917kgf.m

     計算所需之馬力，假設馬達的效率為60%，則： P=Tc×N×9.8/9550×0.6=7.917×80×9.8/9550×0.6=1.083kw

     事實上，以上所計算之值為起動時之最大馬力，而連續傳動所需之馬力： Pa=P×1/2=1.083×1/2=0.542kw

   (5)選擇適用之間歇分割器

         根據以上所計算之資料以及入力軸之轉數80rpm來選擇，請參考說明書上所記載，凡是出力軸扭矩高于以上所計算之Te值者均可選用。因?yàn)門e=21.391kgf.m，所以通過查詢力矩表得知應該采用RU-110DF。
